Servicios de mecanizado CNC

Ofrecemos un servicio integral de mecanizado CNC, desde la pieza unitaria hasta series, con control de calidad propio.

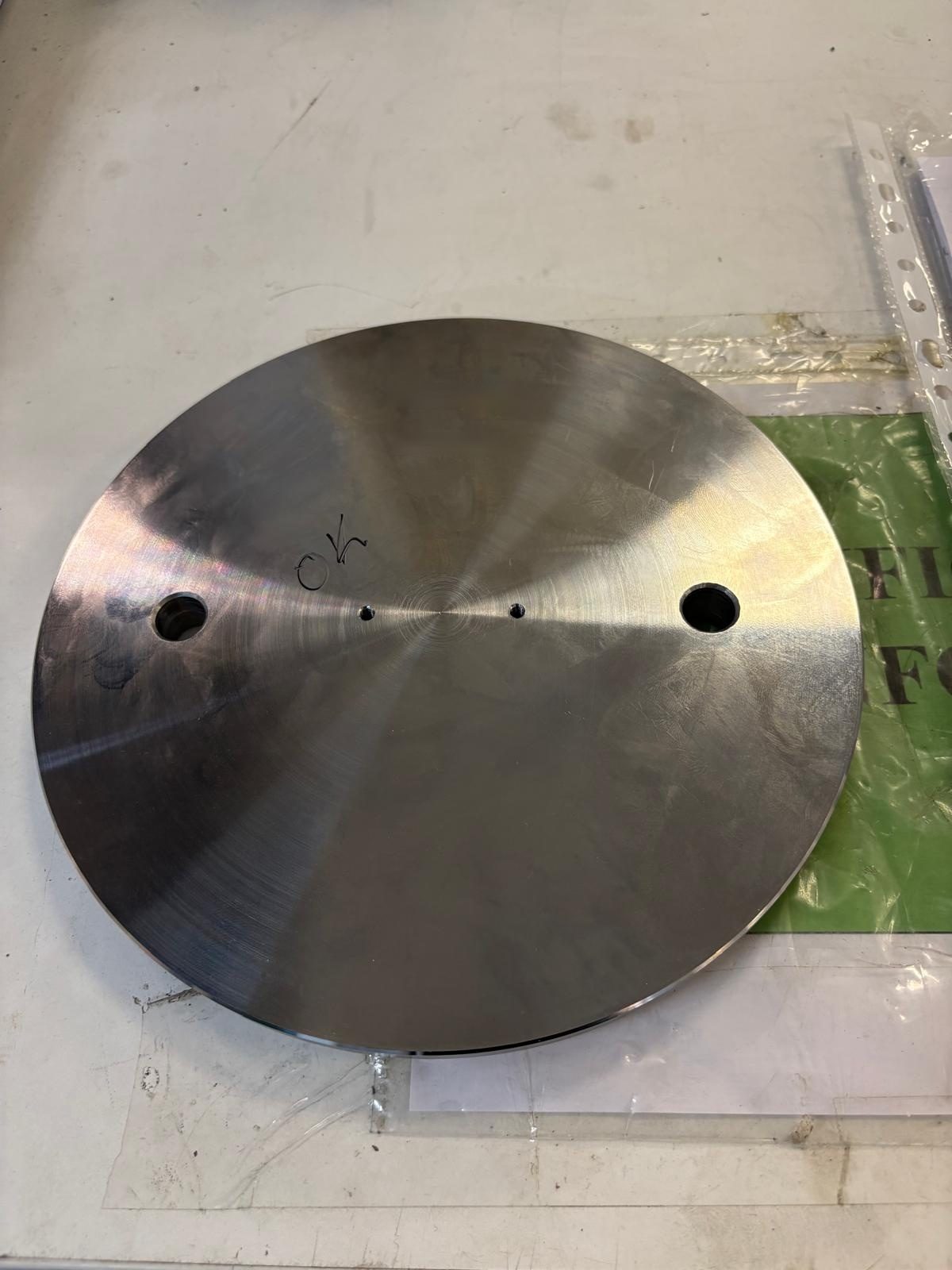

Torneado CNC

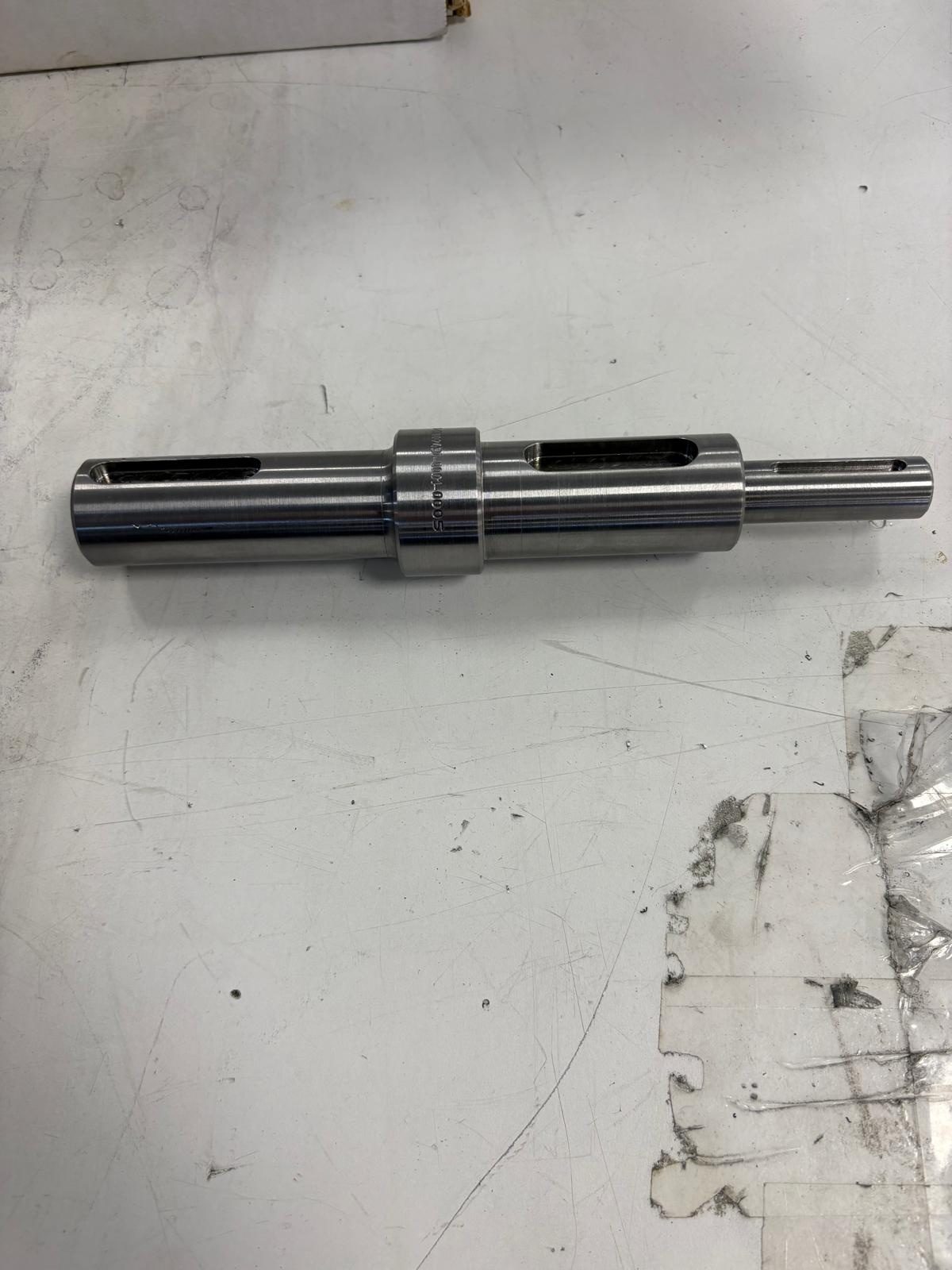

Mecanizado de piezas de revolución en nuestro torno HAAS ST-35Y con eje Y y herramienta motorizada, para geometrías que combinan torneado y fresado en una sola máquina.

Ficha técnica · Torno HAAS ST-35Y

Volteo máximo: 533 mm
Longitud de corte: 826 mm
Paso de barra: 102 mm

Capacidad
Plato de garras	305 mm
Diámetro de corte máximo	349 mm
Recorridos X / Y / Z	239 / ±51 / 826 mm
Husillo principal
Nariz de husillo	A2-8
Potencia / velocidad máx.	29,8 kW · 3.200 rpm
Par máximo	576 Nm @ 325 rpm
Eje C · posicionamiento	±0,01°
Torreta
Estaciones	12 · BMT65
Herramienta motorizada	4.000 rpm

Eje Y y herramienta motorizada: fresados, taladrados y roscados fuera de eje en la misma atada, sin pasar la pieza a otra máquina.

Fresado CNC 3 ejes

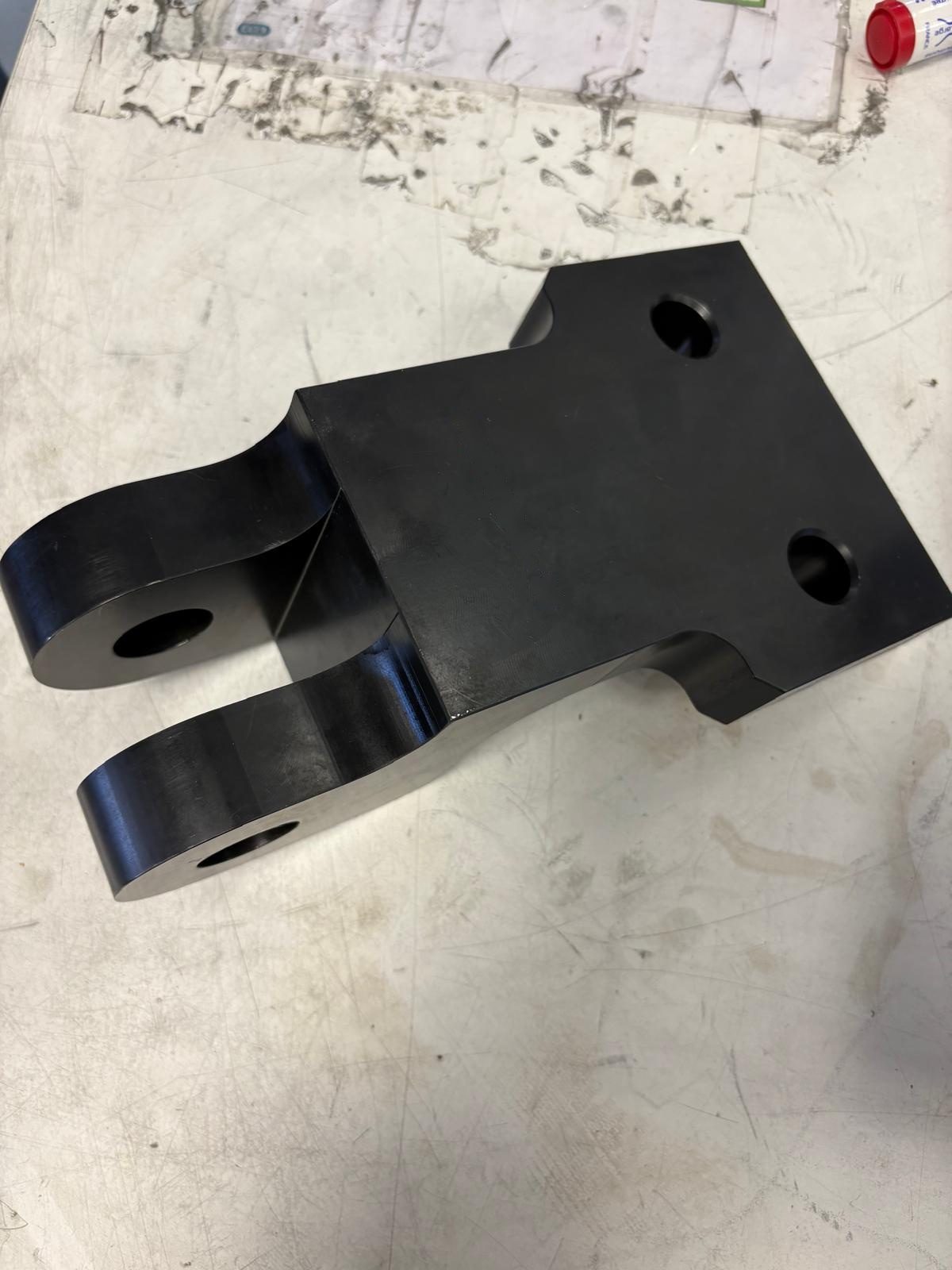

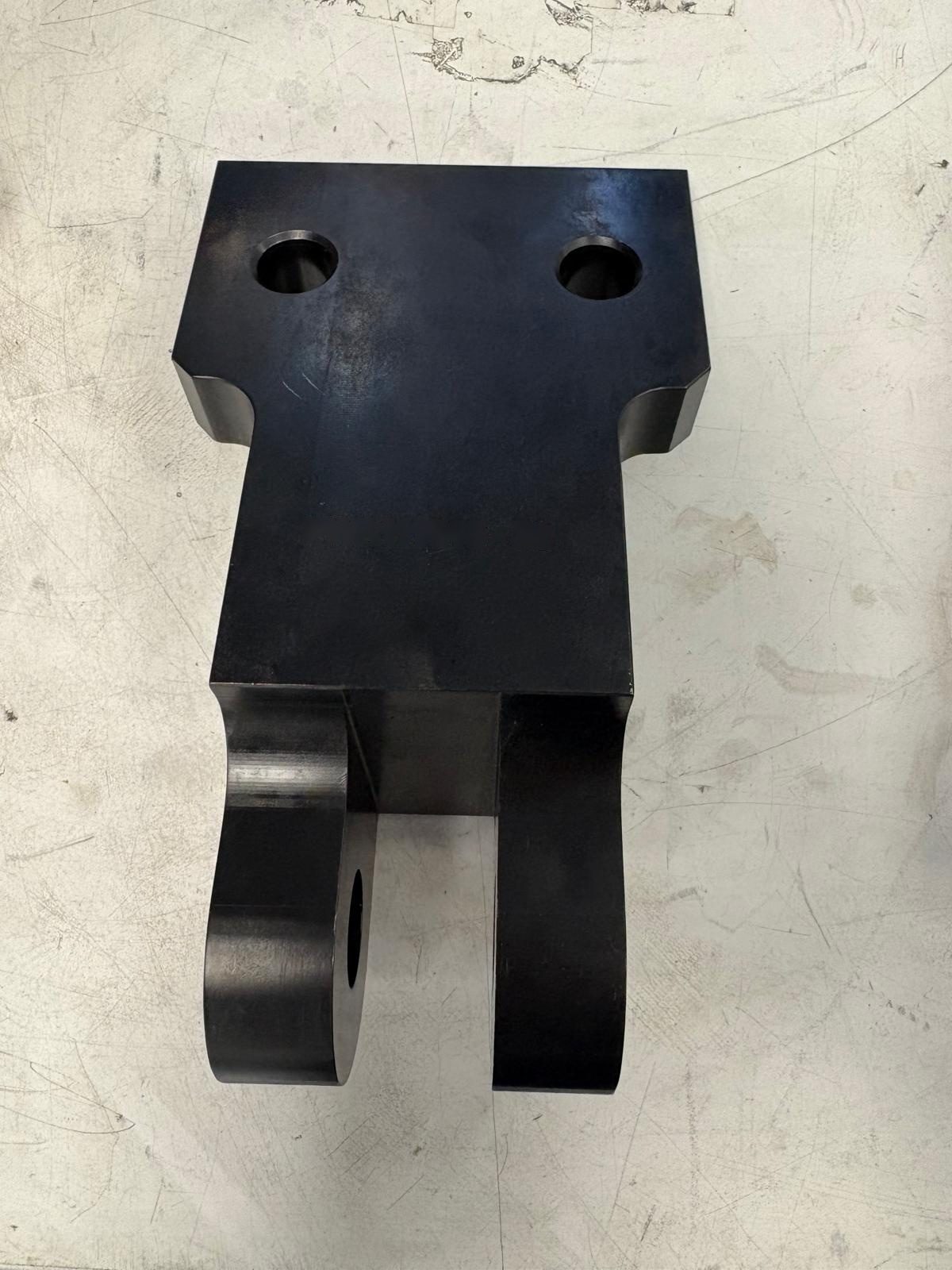

Centros de mecanizado vertical HAAS VF-4 y Kondia B1050 para piezas prismáticas, placas y componentes con excelente acabado y repetibilidad.

Ficha técnica · HAAS VF-4 y Kondia B1050

HAAS VF-4

Centro vertical · 3 ejes

Recorridos y mesa
Recorridos X / Y / Z	1.270 / 508 / 635 mm
Mesa	1.321 × 495 mm
Carga máx. en mesa	1.588 kg
Husillo y cambiador
Potencia / velocidad máx.	22,4 kW · 8.100 rpm
Accionamiento	Directo en línea
Cambiador de herramientas	20 posiciones
Rápidos X / Y	25,4 m/min

Kondia B1050

Centro vertical · 3 ejes

Recorridos y mesa
Recorridos X / Y	1.000 / 500 mm
Mesa	1.200 × 500 mm
Carga máx. en mesa	500 kg
Husillo
Cono	ISO 40
Velocidad máx.	6.000 rpm
Rápidos X / Y	25 m/min

Fresado 5 ejes

Centro HAAS VF-6 SS de 5 ejes para mecanizar geometrías complejas en una sola sujeción, reduciendo errores y plazos. Ideal para piezas aeronáuticas.

Ficha técnica · HAAS VF-6 SS

5 ejes · mesa basculante-rotativa

Recorridos y mesa
Recorridos X / Y / Z	1.626 / 813 / 762 mm
Mesa	1.626 × 711 mm
Carga máx. en mesa	907 kg
Husillo y cambiador
Potencia / velocidad máx.	22,4 kW · 12.000 rpm
Accionamiento	Directo en línea
Cambiador de herramientas	30+1 · brazo lateral
Rápidos X / Y / Z	30,5 m/min

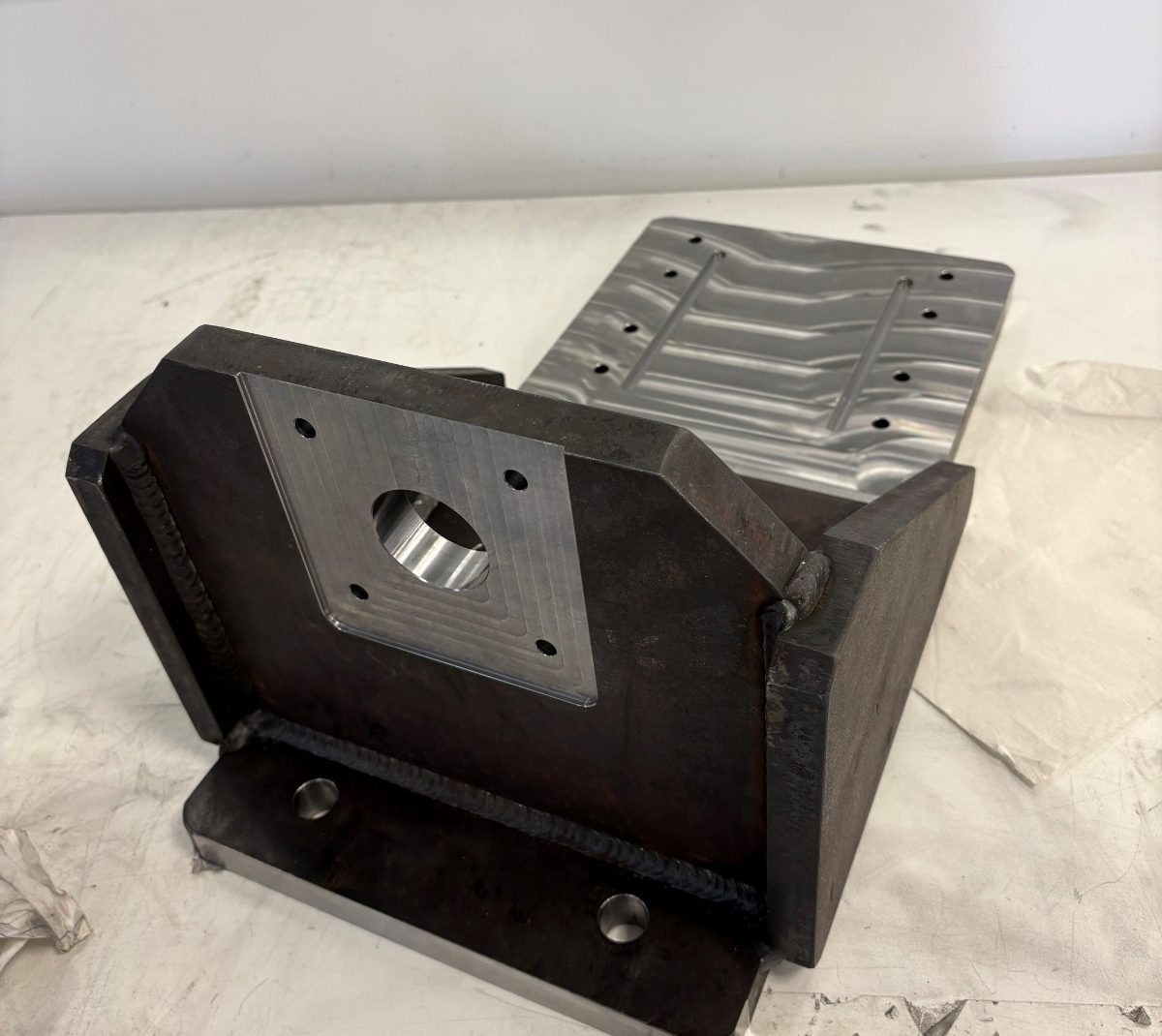

Soldadura

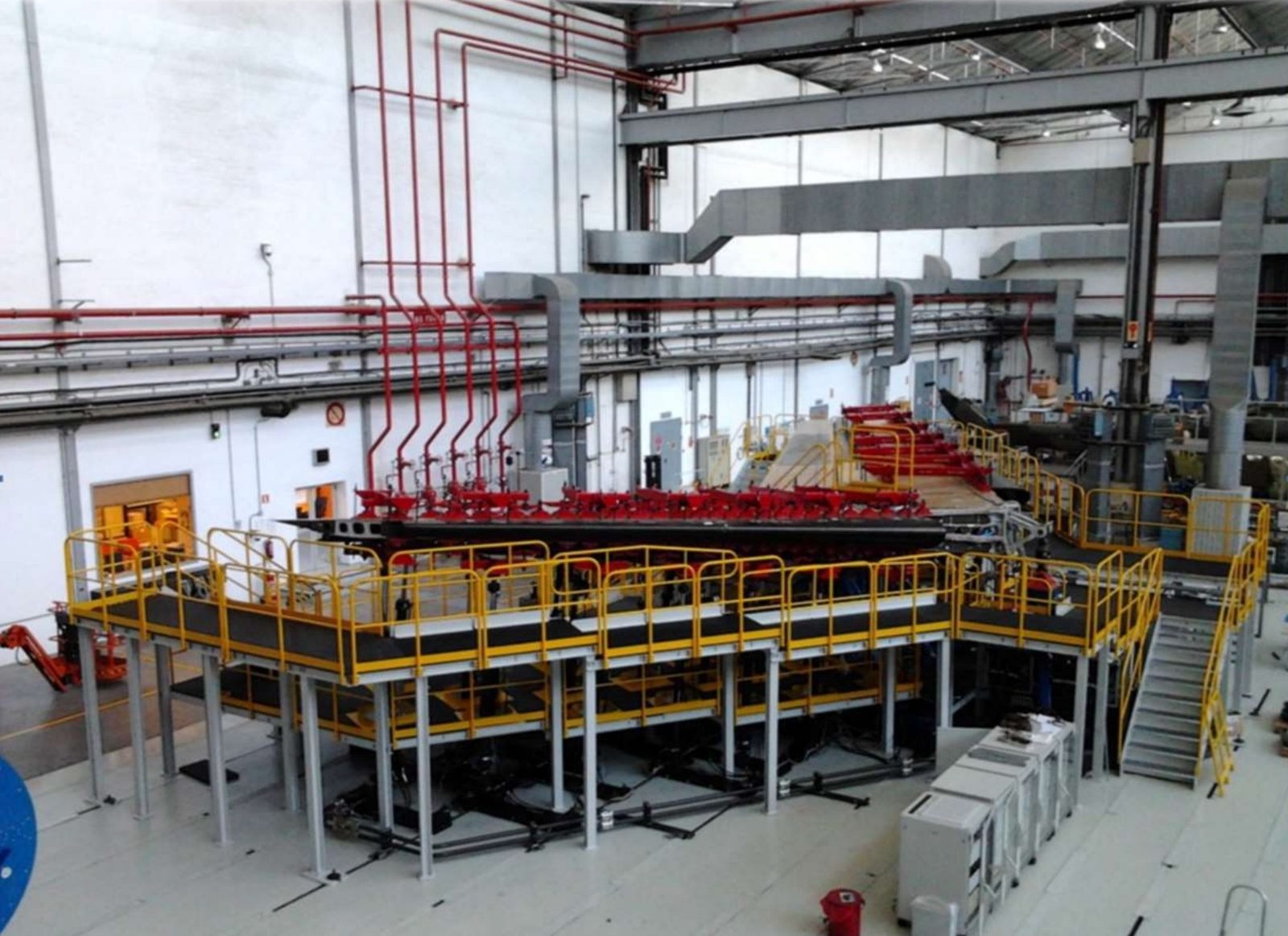

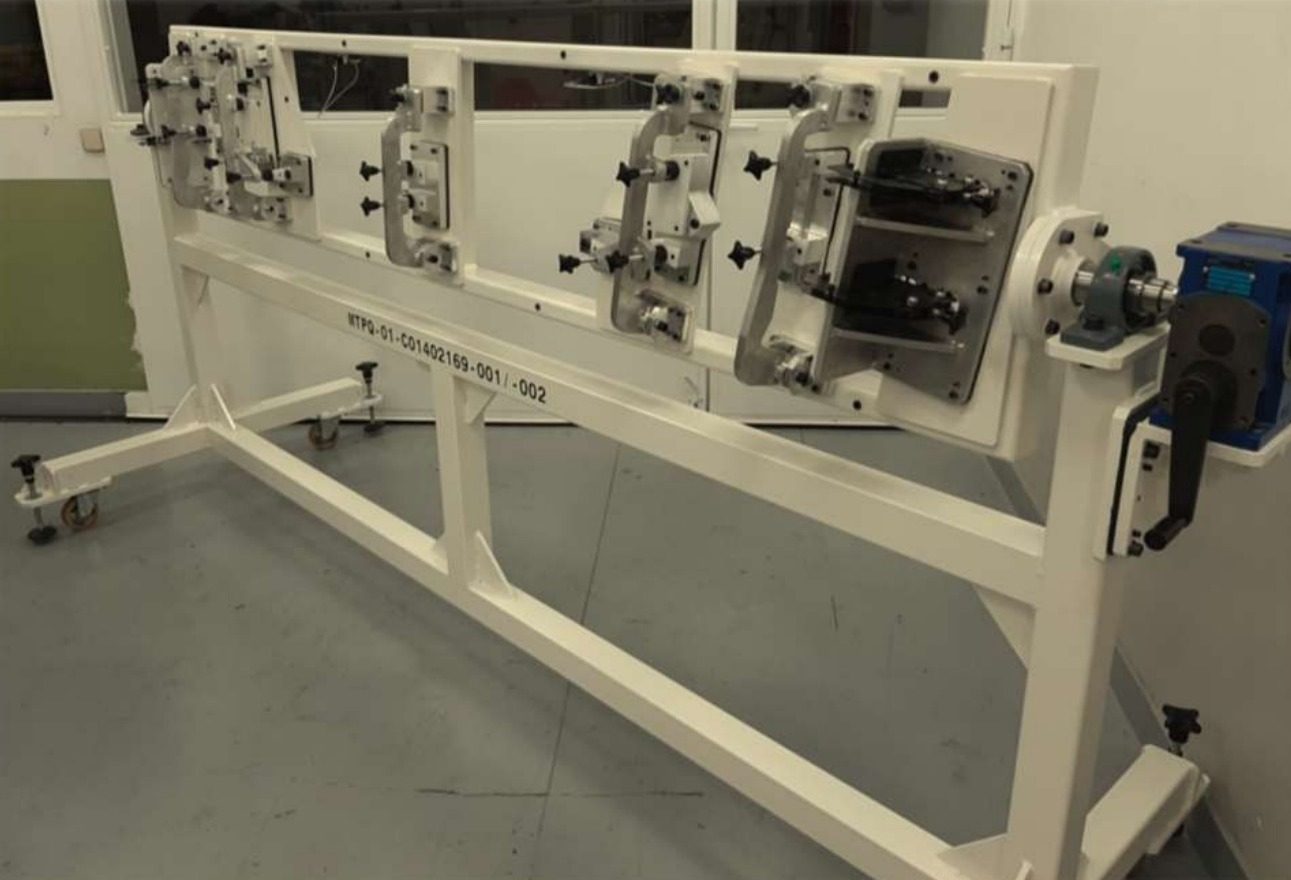

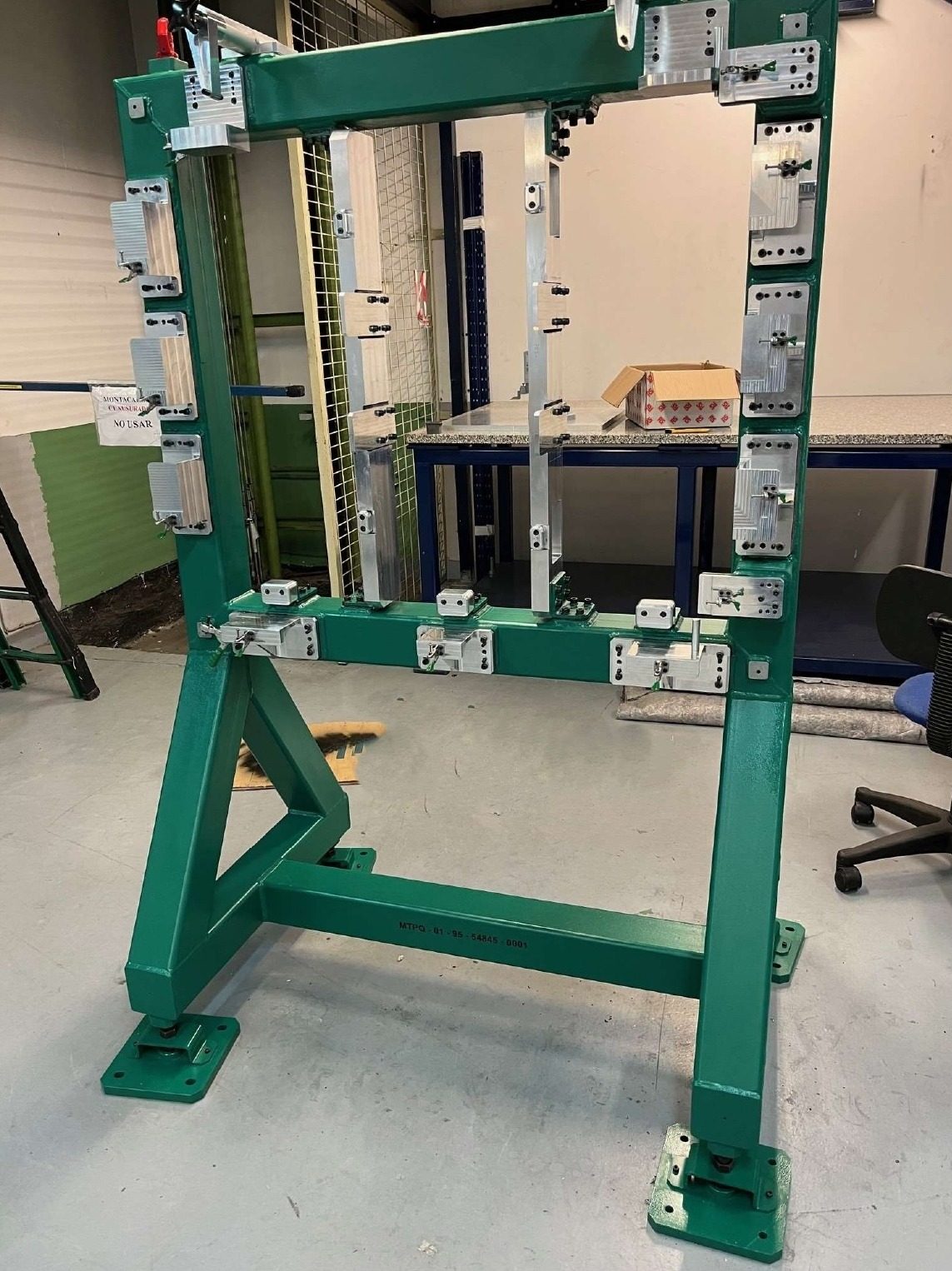

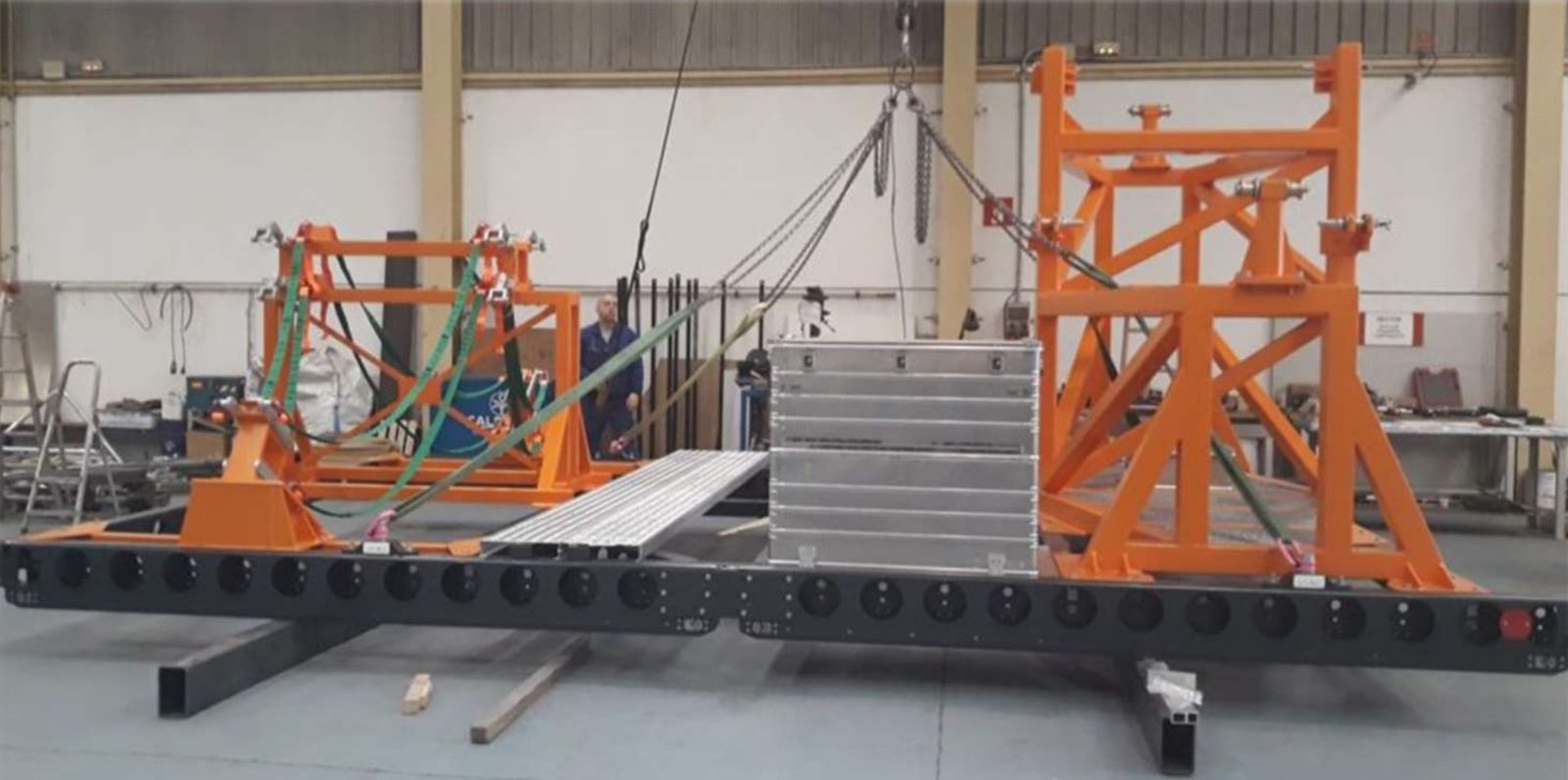

Equipos de soldadura EWM, TIG AC/DC y MIG/MAG pulsado, para la fabricación de conjuntos soldados, montajes y utillajes.

Ficha técnica · EWM Tetrix 300 AC/DC y EWM Phoenix 401 Progress puls

EWM Tetrix 300 AC/DC

TIG AC/DC pulsado

Prestaciones
Rango de corriente	5 – 300 A
Factor de marcha (40 °C)	300 A 35 % · 210 A 100 %
Frecuencia AC	30 – 300 Hz ajustable
Procesos	TIG AC/DC, pulsado, electrodo
Materiales	Aluminio, acero, inoxidable
Refrigeración antorcha	Por agua

EWM Phoenix 401 Progress puls

MIG/MAG pulsado

Prestaciones
Rango de corriente	5 – 400 A
Factor de marcha	400 A al 100 %
Procesos	MIG/MAG pulsado, TIG, electrodo
Materiales	Acero, CrNi, aluminio
Alimentación de hilo	4 rodillos · 0,5 – 25 m/min
Programas	16 JOB por programa

Control de calidad y metrología

Verificación dimensional con MMC Hexagon Global Lite y láser tracker FARO, con informes de control para garantizar la conformidad de cada pieza.

Ficha técnica · MMC Hexagon Global Lite 09.15.08 y láser tracker FARO ION

MMC Hexagon Global Lite 09.15.08

Máquina de medición por coordenadas

Volumen y precisión
Volumen de medición X / Y / Z	900 / 1.500 / 800 mm
MPE_E0 (18 – 22 °C)	2,1 + L/300 µm
MPE_P (palpado)	2,0 µm
Peso máx. de pieza	1.500 kg
Palpado	Scanning y punto a punto

Láser tracker FARO ION

Metrología portátil de gran volumen

Alcance y precisión
Alcance de trabajo	Hasta 55 m
Envolvente horizontal / vertical	±270° / +72,5° −52,5°
Interferómetro (MPE)	4 µm + 0,8 µm/m
ADM (MPE)	16 µm + 0,8 µm/m
Uso	Montaje y verificación de utillaje
